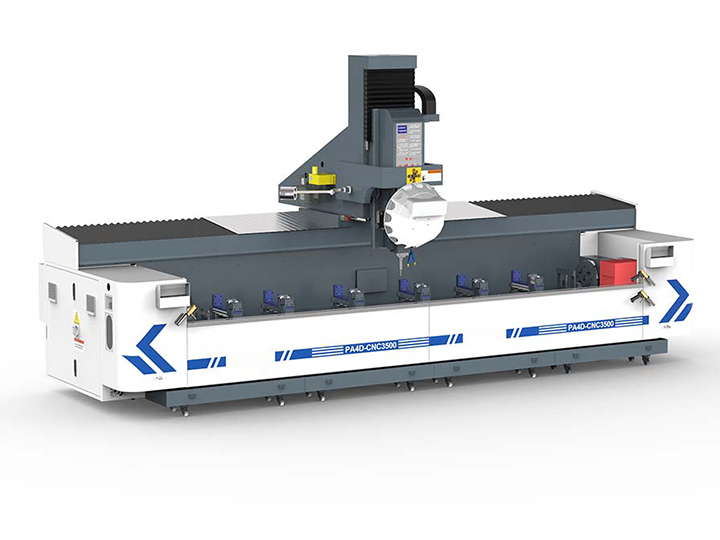

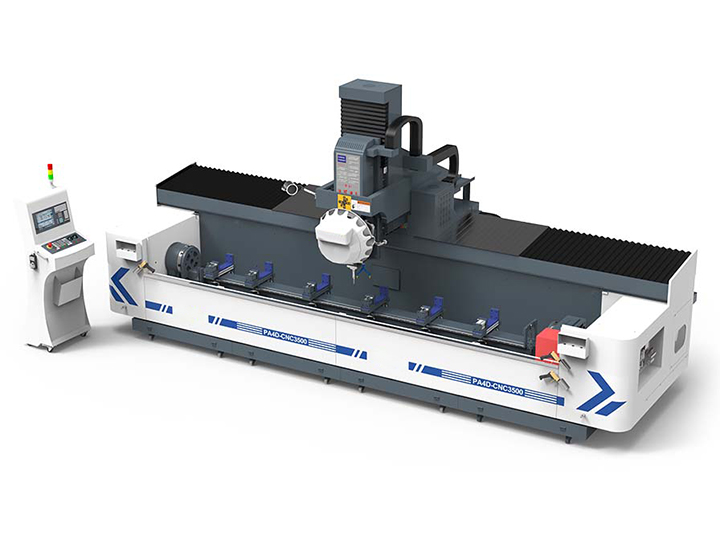

| 參數表 - PA4D | ||
| 行程 | 單位 | 參數 |
| X 軸 | mm | 3500mm（可定制其他長度） |
| Y 軸 | mm | 400（兩主軸中心距150mm） |
| Z 軸 | mm | 400 |
| A 軸 | / | -90°、0、+90° |
| 主軸 | ||
| 主軸轉速 | rpm | 12000 |
| 主軸錐孔 | / | BT30 φ100mm（外徑） |
| 刀庫 | ||
| 刀庫形式 | / | 飛碟式 Arm type |
| 刀庫容量 | pcs | 16 |
| 相鄰換刀時間 | sec | 6 |
| 移動速度 | ||
| X軸移動 | m/min | 50 |
| Y軸移動 | m/min | 28 |
| Z軸移動 | m/min | 28 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 7.5 |
| X驅動馬達 | kw | 2.7 |
| Y驅動馬達 | kw | 2.7 |
| Z驅動馬達 | kw | 3.1 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴霧冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.05（光柵0.01mm） |
| Y/Z軸定位精度 | mm | 0.02 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm² | 6 |
| 操作系統 | FANUC | SIEMENS |
| 高度 | mm | 3050 |
| 占地面積 | mm | 5700x2650 |
| 重量 | kg | 6500kg |
